Cọc ván dự ứng lực qua hình ảnh

Hình ảnh cọc ván dự ứng lực từ sản xuất đến thi công


1. Cọc ván dự ứng lực và ứng dụng trong xây dựng

2. Các đặc trưng cơ lý của cừ ván bê tông cốt thép dự ứng lực

3. Ưu điểm của cọc ván bê tông dự ứng lực

4. Nhược điểm của cọc ván DUL

5. Nhà máy sản xuất cọc ván bê tông dự ứng lực

6. Nghiên cứu sử dụng cọc ván dự ứng lực

7. Phương pháp thi công cọc ván dự ứng lực ngoài hiện trường

8. Tài liệu ứng dụng phương pháp phun nước áp lực hỗ trợ thi công cừ ván

9. Video clip thi công cừ ván dự ứng lực

Liên hệ hỗ trợ kĩ thuật và báo giá sản phẩm:
Ông Lê Đại Nguyên - Công ty TNHH bê tông đúc sẵn Vina PSMC
Phone: 0985.724.769
Email: nguyenven@dnt.com.vn - Support: 16/24/7/365

Nhà máy sản xuất cừ ván dự ứng lực của công ty Vina-PSMC tại Nghi Sơn, công trình phục vụ chiến lược phát triển thị trường cọc ván dự ứng lực ngoài miền Bắc.


Dây chuyền sản xuất cọc ván, dây chuyền 2 line sản xuất, công suất tối đa đạt 324 md cọc/ngày


Tháo ván khuôn line sản xuất của cọc



Thí nghiệm thử moment uốn của cọc theo tiêu chuẩn Nhật - JISA –5354 (1993) của Uỷ Ban TCCL Nhật Bản


Cọc ván dự ứng lực sau khi ra khuôn, chờ hoàn thiện và xuất đi


Sản phẩm được sự giám sát chặt chẽ của chuyên gia Nhật đảm bảo chất lượng cọc trong suốt quá trình sản xuất, hoàn thiện để xuất ra công trường. (Đầu tiên phía bên phải)



Cẩu cọc xuất ra công trường



Cẩu cọc từ Cảng lên xe ra công trường


Xe chở cọc xuất xưởng. Việc chở cọc trên đường chỉ đảm bảo đối với loại cừ dài 12m, còn các loại cừ dài hơn phải chuyên chở bằng phương tiện đặc biệt hoặc là vận chuyển bằng đường thủy, đường biển.



Từng đoàn xe lầm lũi vào công trường dưới ánh nắng của chiều tà. Hình ảnh minh họa rất ấn tượng và đầy chất thơ. Ai bảo là đi làm công trường không có sự lãng mạn riêng của nó.


Cẩu hạ cọc xuống bãi tại công trường. Kĩ sư Q đang triển khai công việc với tinh thần và trách nhiệm cao nhất nhằm đảm bảo chất lượng cọc được đảm bảo tốt nhất trước khi bàn giao nghiệm thu.


Cọc xếp tại bãi




Hình ảnh thi công cọc ván dự ứng lực

Lắp đặt ống nước cao áp vào đầu béc của cọc. Đảm bảo độ kín khít cũng như khả năng chịu áp lực cao của máy cắt nước. Máy phun nước áp lực cao (Máy cắt nước), chủng loại SJ400E, áp lực nước tối đa có thể lên đến 150 kg/cm2.
Tiêu chuẩn kĩ thuật của máy cắt nước:

Heavy-Duty Water Jetting Unit TOMEC SJ-300E

HEAVY-DUTY, DIESEL ENGINE OPERATED WATER JETTING UNIT:
TOMEC SJ-300E(made in Japan)
  • Fully reconditioned. Major components replaced with new components.
  • Output: 280-859L/min
  • Pressure: 150kgs/cm2
  • SPECIAL PRICE: Upon your request.
  • CONTACT:
  • Norio Yokoyama
  • Piling Technologies
  • Division of Team Sunflower LLC
  • Tokyo - Japan





Kiểm tra áp lực nước trước khi hạ cọc ván dự ứng lực



Hạ cọc ván dự ứng lực



Kiểm tra quan sát bằng máy kinh vĩ và bằng mắt thường trong quá trình hạ cọc, đảm bảo cọc hạ theo phương thẳng đứng cả 2 phương ngang và phương dọc. Tránh trường hợp đóng cọc xéo theo 2 phương.

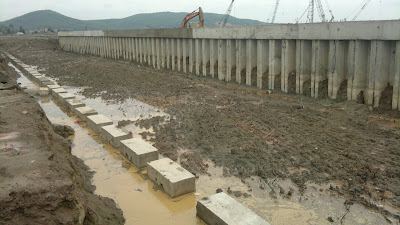

Hàng cọc ván dự ứng lực sau khi đóng đến cao độ thiết kế



Hàng cọc trước khi thi công xà mũ đầu cọc


Hình ảnh sau khi thi công xà mũ đầu cọc.

Hình ảnh chuẩn bị thi công neo cọc ván dự ứng lực vào các vị trí mấu neo


San lấp tạo mặt bằng thi công dầm giằng, dầm chống đầu cọc.


Hình ảnh dầm giằng và chống sau ki thi công.
